炬力北方Actions-Micro AM8350D是一款高度集成的混合信號SoC，具有DSP指令擴展的核心，運行速度可高達700MHz。AM8350D具有硬連線多格式視頻編碼器，支持大型多種流行的視頻格式，包括：全高清分辨率的MJPEG、H.264。

AM8350D集成無損或近無損圖像/視頻壓縮和解壓縮模塊，可以通過1Gbit/s以太網或USB傳輸RGB888格式的1080P/4K視頻。

AM8350D還集成了1個USB OTG控制器、UART、I2C、SPI等。內置512Mb DDR2內存芯片

2、特征

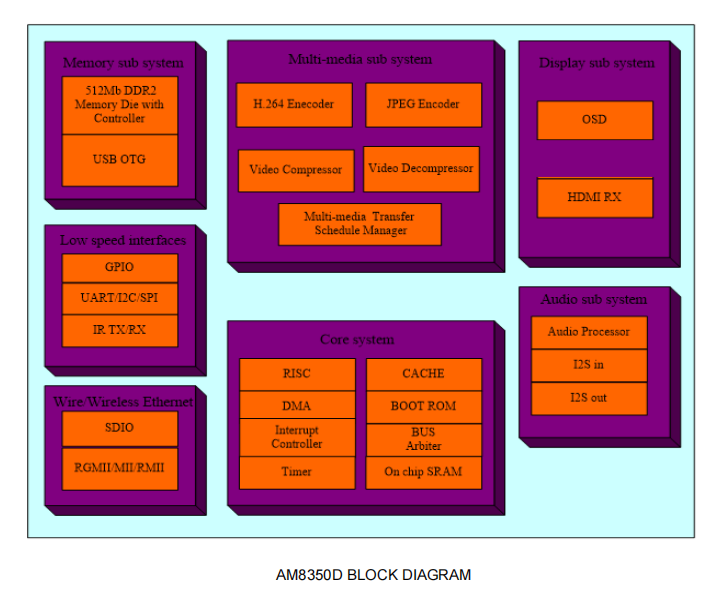

該AM8350D提供高水平的系統集成，以支持各種應用，AM8350D的功能包括：

?32位RISC內核

-32K字節指令緩存和數據緩存

-F/W可以在直流至800MHz的范圍內透明地編程

-用于多媒體加速的DSP指令

-靜態設計允許在運行時更改時鐘以節省功耗

?視頻編碼器

-支持ISO/IEC 14496-10/YU-T Rec.H.264

-基本配置文件，1-5.1級

?主要配置文件，1-5.1層

?高配置，1-5.1級

-支持JPEG ITU-T Rec.T81（09/92），基線交錯/JFIF

-60幀/秒，分辨率為1920x1080，適用于所有格式的視頻

?圖像/視頻壓縮器

-支持高達4K分辨率

-支持8bit YCbCr 4：2：2和YCbYCr/RGB

-自適應壓縮比高達1：6

-無損或近無損壓縮

?OSD

-1,2 OSD位圖數據寬度

-2位256x128大小或1位256x256

?顯示界面

-HDMI Rx支持，符合行業標準HDMI 1.3a

?音頻

-I2S輸入和I2S輸出輸入

支持32級音量控制

?內存存儲

-集成一個16x 512Mb DDR2芯片，最高可達1066Mbps

-OTP ROM 64位芯片ID

?DMA控制器

-8個物理通道和4個總線通道

AM8350D Datasheet v1.0.0 Actions-micro Proprietary

11/09/2022

11

-步幅模式支持

-軟件可配置的優先級

?啟動ROM

-片上啟動ROM，帶啟動加載程序

-系統可以從SPI Nor閃存加載

?USB 2.0 OTG

-符合通用串行總線規范。修訂版2.0。

-符合USB2.0規范修訂版1.0a的On-The-Go補充條款。

-支持與一個低速、全速或高速設備的點對點通信

主機模式。

-支持全速或高速外設模式。

-支持將USB大容量存儲類僅批量傳輸修訂版1.0作為主機或設備。

-支持電子靜態圖片成像圖片傳輸協議（PTP）

-支持使用pict-bridge的直接打印功能

-支持通用串行總線設備類定義，用于將設備版本1.1打印為主機

-支持通用串行總線靜態圖像捕獲設備定義修訂版1.0作為主機

-端點的可配置/可編程大小。

-可配置/可編程單路、雙路、三路或四路緩沖。

-可編程類型的端點。

-支持高速、高帶寬、同步和中斷傳輸。

-支持掛起、恢復和電源管理功能。

-支持USB喚醒

?其他接口

-UART/I2C/SPI接口

-3個外部中斷

-35個可配置GPIO，與功能引腳共享

?電源

-1.3V內核

-Mac IO為3.3V/2.5V/1.8/1.5V，其他為3.3V

-核心PLL、LCD PLL、音頻PLL和DDR PLL支持擴頻

?包裝

-QFN 88pin（epad），10x10mm
