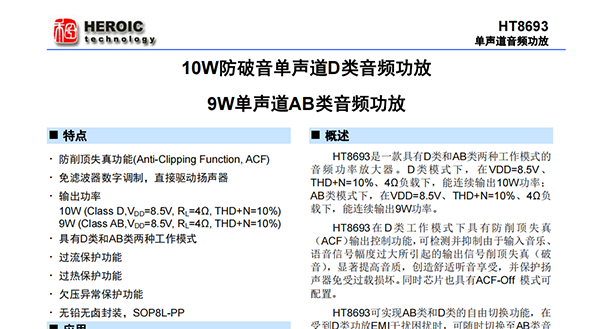

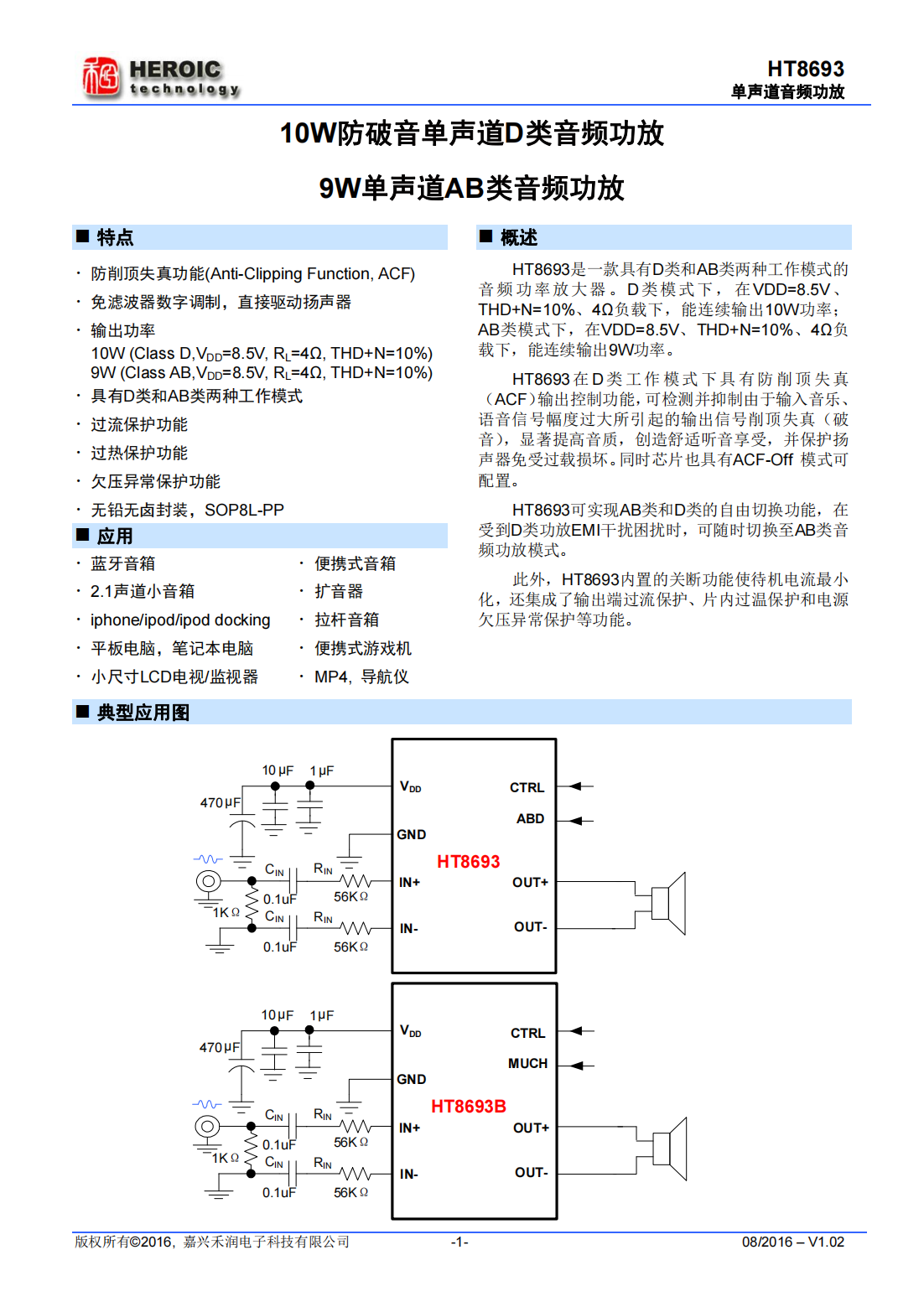

?概述

HT8693是一款具有D類和AB類兩種工作模式的音頻功率放大器。D類模式下，在VDD=8.5V、THD+N=10%、4?負載下，能連續輸出10W功率；AB類模式下，在VDD=8.5V、THD+N=10%、4?負載下，能連續輸出9W功率。

HT8693在D類工作模式下具有防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），顯著提高音質，創造舒適聽音享受，并保護揚聲器免受過載損壞。同時芯片也具有ACF-Off模式可配置。

HT8693可實現AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。

此外，HT8693內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
