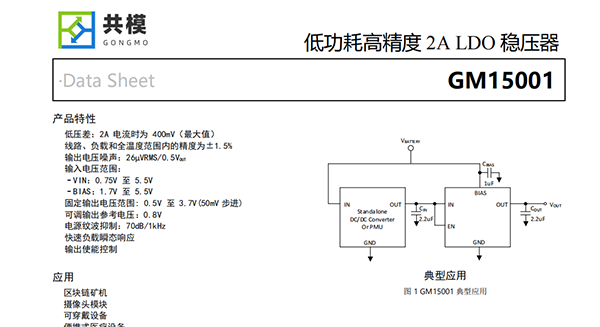

概述

GM15001是一款超小型、低靜態電流、低壓差穩壓器(LDO)。該器件能夠?qū)崿F(xiàn)2A的拉電流并具有出色的交流性能（負載和線路瞬態響應）。該器件具有0.75V至5.5V的輸入范圍以及0.5V至3.7V的輸出范圍，并在負載、線路和溫度上具有1.5%的極高精度。此性能非常適合于為更低的現代微控制器(MCU)內核電壓和模擬傳感器供電。主電源路徑通過VIN，可連接至高于輸出電壓的值低至150mV的電源。該器件使用一個用于為L(zhǎng)DO的內部電路供電的附加VBIAS電源軌，支持極低的輸入電壓。IN和BIAS引腳分別消耗6.8μA和26μA的極低靜態電流。低IQ和超低壓降特性有助于提高功耗敏感型應用中解決方案的效率。例如，IN引腳的電源電壓可以是高效直流/直流降壓穩壓器的輸出，而B(niǎo)IAS引腳電源電壓可以是可再充電電池。

GM15001配備了一個有源下拉電路，用于在處于禁用狀態時對輸出進行快速放電，并提供已知的啟動狀態。

GM15001采用小型10引腳3mm×3mm DFN封裝，具備較低的熱阻，適用于對散熱要求高的應用。同時還提供小型6引腳2mm×2mm DFN封裝，適用于空間受限型應用。
