概述

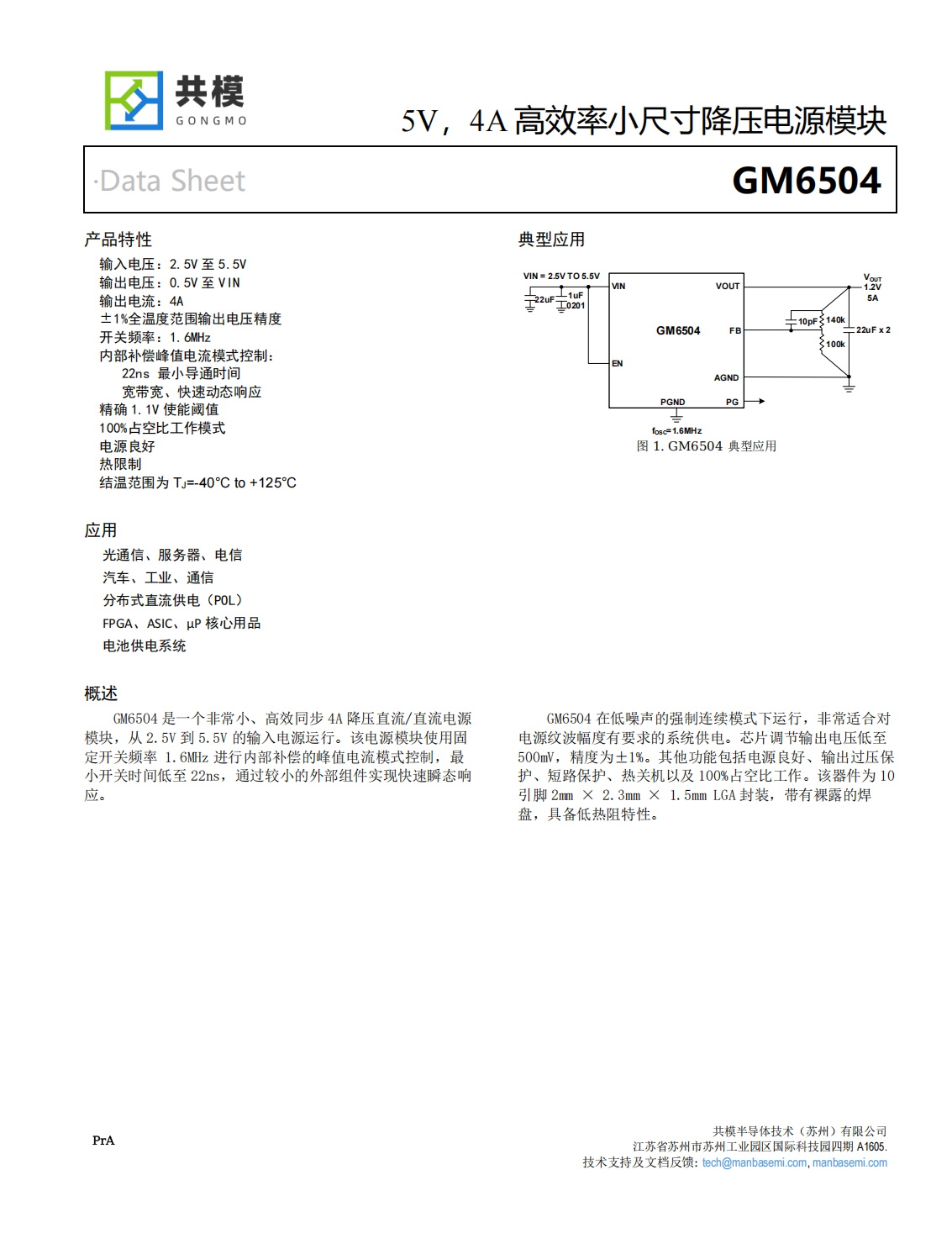

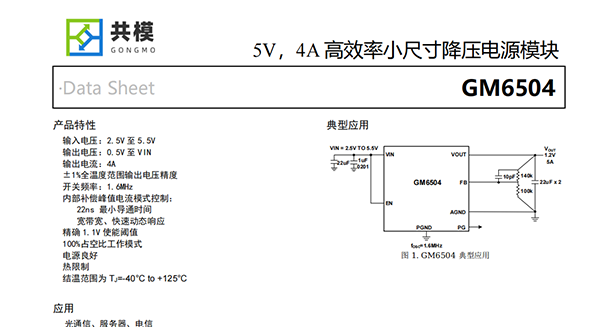

GM6504是一個非常小、高效同步4A降壓直流/直流電源模塊，從2.5V到5.5V的輸入電源運行。該電源模塊使用固定開關頻率1.6MHz進行內部補償?shù)姆逯惦娏髂Ｊ娇刂?，最小開關時間低至22ns，通過較小的外部組件實現快速瞬態響應。

GM6504在低噪聲的強制連續模式下運行，非常適合對電源紋波幅度有要求的系統供電。芯片調節輸出電壓低至500mV，精度為±1%。其他功能包括電源良好、輸出過壓保護、短路保護、熱關機以及100%占空比工作。該器件為10引腳2mm×2.3mm×1.5mm LGA封裝，帶有裸露的焊盤，具備低熱阻特性。
